6 nacelles automotrices diesel 16 mètres
Hauteur supérieure à 15.5m
Portée horizontale de 7.6m
Hauteur de dégagement supérieure à 6.7m
Rayon de giration de 1.37m
Capacité de levage 227kg
Nacelle rotative à 160°
A. Hauteur compacte 2.08m
B. Longueur compacte 6.78m
C. Largeur 2.23m
D. Empattement 2.03m
E. Longueur de la nacelle 76.2cm
F. Largeur de la nacelle 182.9cm
Nacelle automotrice diesel 16 mètres
ESSIEU OSCILLANT
BRAS PENDULAIRE
Hauteur de travail 15.70 m
Déport horizontal 7.47m
Capacité de surplomb 7.67m
Rotation (non continue) 360°
Charge plateforme 230kg
Rotation plate-forme hydraulique 170°
A. Dimensions plate-forme .76m x 1.83m
B. Largeur totale 1.98m
C. Déport du contrepoids (en utilisation) zéro
D. Hauteur repliée 2.24m
E. Longueur repliée 6.53m
F. Empattement 1.98m
G. Garde au sol .36m
Nacelles automotrice diesel 18 mètres
Déport jusqu’à 10.60m
Pente maximum 40 %
Garde au sol 38 cm
4 roues motrices
Mouvements souples, proportionnels, simultanés
A. Hauteur compacte 2.08m
B. Longueur compacte 6.78m
C. Largeur 2.23m
D. Empattement 2.03m
E. Longueur de la nacelle 76.2cm
F. Largeur de la nacelle 182.9cm
Nacelle automotrice diesel 18 mètres
Hauteur de travail 17.65m
Déport maximum 10.6m
230kg dont 2 personnes
1. largeur 2.30m
2. longueur 7.77m*
3. longueur repliée 5.77m
4. hauteur 2.37m
5. hauteur repliée 2.53m
6. rayon de braquage intérieur 1.32m
7. rayon de braquage extérieur 3.66m
8. rayon de giration avec panier 6.87m
9. garde au sol 42.5cm
10. empattement 2.2m
Rotation 350°
4 mouvements simultanés
4 roues motrices et directrices
Roues en position crabe
Nacelle automotrice diesel 20 mètres
GRAND PANIER
Déport horizontal 12m
Capacité de surplomb 8.09m
Rotation (continue) 360°
Charge plateforme 230kg
Rotation plate-forme hydraulique 180°
A : Dimensions plate-forme 0.91×1.83m
B : Largeur totale 2.45m
C : Déport du contrepoids (en utilisation) 0.76m
D : Hauteur repliée 3m
E : Longueur repliée 11.12m
F : Empattement 3.05m
G : Garde au sol 0.30m

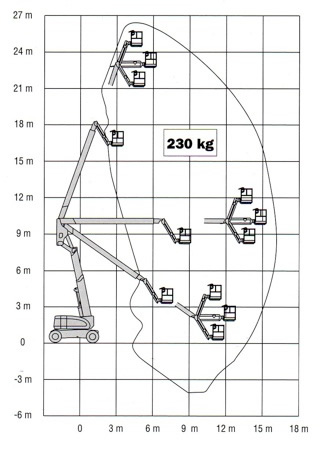

Nacelle Automotrice diesel 26 mètres
GRAND PANIER
Hauteur de travail 26.46m
Déport horizontal 15.74m
Capacité de surplomb 9.78m
Rotation (continue) 360°
Charge plateforme 230kg
Rotation plate-forme hydraulique 180°
A : Dimensions plate-forme 0.91×2.44m
B : Largeur totale 2.45m
C : Déport du contrepoids (en utilisation) 0.76m
D : Hauteur repliée 3m
E : Longueur repliée 11.12m
F : Empattement 3.05m
G : Garde au sol 0.30m
